钢铝、铜铝复合散热器

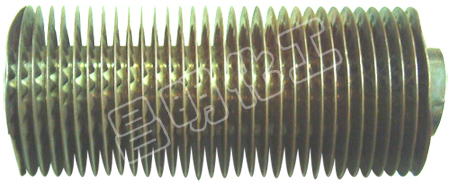

高效轧片式换热管

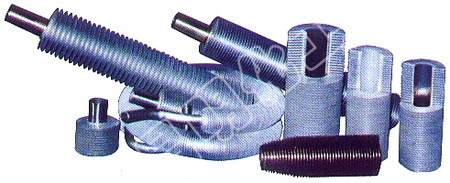

各种规格材质绕片管

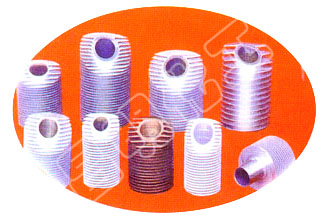

      铜铝复合翅片管是铜、铝管经复合后再轧制出翅片，具有结合紧密，热阻小，传热性能好、强度高、流动损失小、防腐蚀性能强，在长期冷热工况下不易变形、工作寿命长等特点。
      整体轧制翅片光滑无毛刺，无皱折，易于清洗，在采暖空调工程中进行湿式冷却时易排除翅片外表面凝结水，在烘燥加热及其它热交换场合不易结尘、结垢。
      本厂生产的铜铝复合翅片管，表面均经阳极化处理，色泽美观大方，且能防止表面腐蚀。
      本厂还可根据用户需要，加工钢绕翅片管、钢铝复合翅片管。

铜铝复合翅片管规格性能：

外径 D(mm)	翅片高度 h(mm)	翅片厚度 S(mm)	翅片节距 t(mm)	管壁厚度 (mm)	铜管壁厚 (mm)	散热面积 sw(m2／m)	翅化比 a(sw/sn)	重量 (kg／m)	使用温度 (℃)	可承压差 (Kg／cm2)
26	5	0.3	1.5	1	1	0.496	13.16	0.812	<<150	<<30
30	7	0.4	2.5	1	1	0.462	12.25	0.995
36	8	0.4	2.5	1	1	0.634	12.61	1.490
39	9.5	0.4	2.5	1	1	0.777	15.46	1.640
42	10	0.4	2.5	1	1	0.883	15.61	1.692
45	10	0.4	3.5	1.5	1	0.796	13.34	1.720
45	10	0.4	3.5	2	1	0.733	12.28	2.000
48	11	0.4	3.0	1.5	1.5	0.943	15.01	2.270
50	12	0.3	3.0	1.5	1.5	1.100	16.62	2.380
55	14	0.3	2.0	1.5	1.5	1.901	28.81	2.526
60	15	0.3	2.0	1.5	1.5	2.229	29.56	2.720
